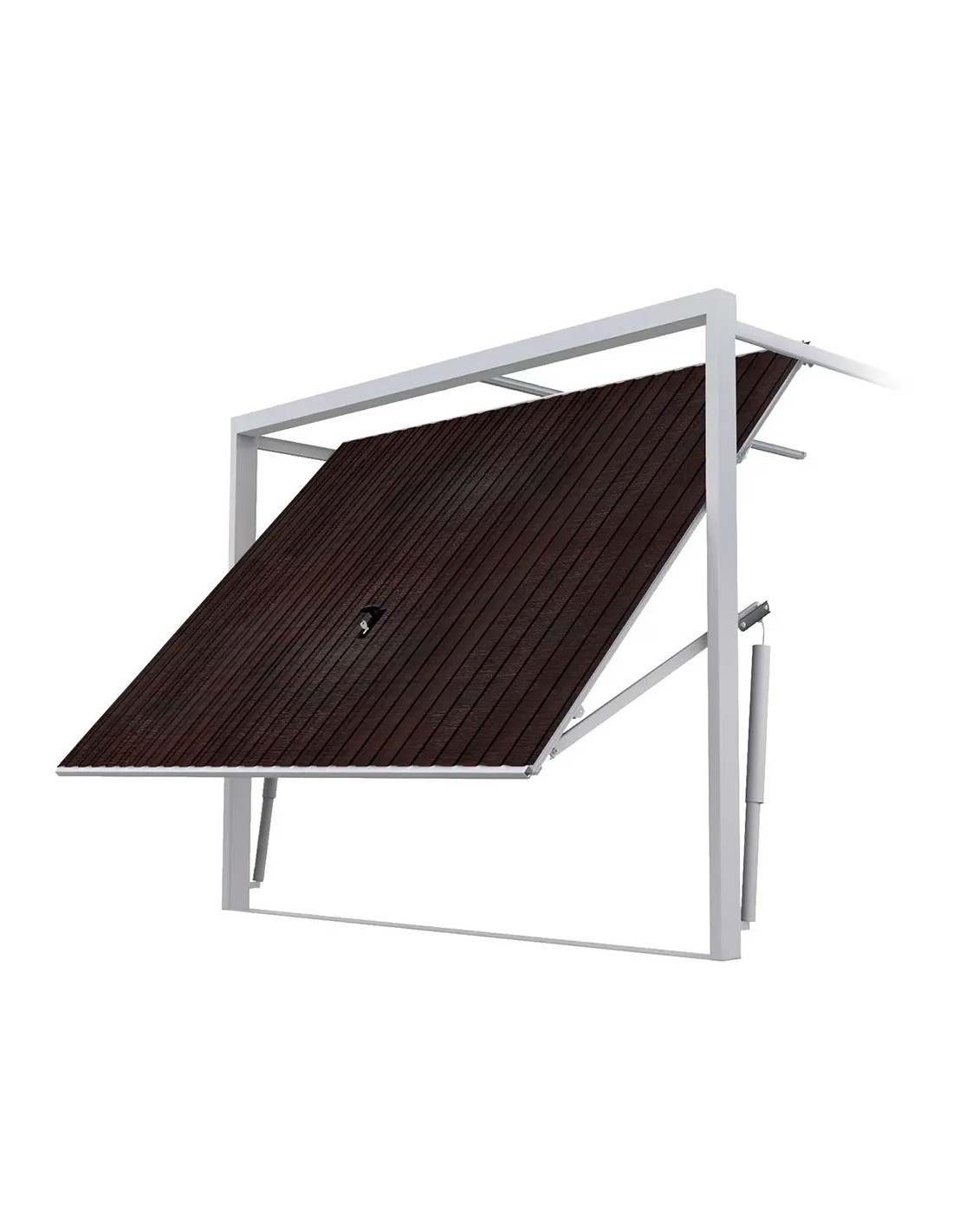

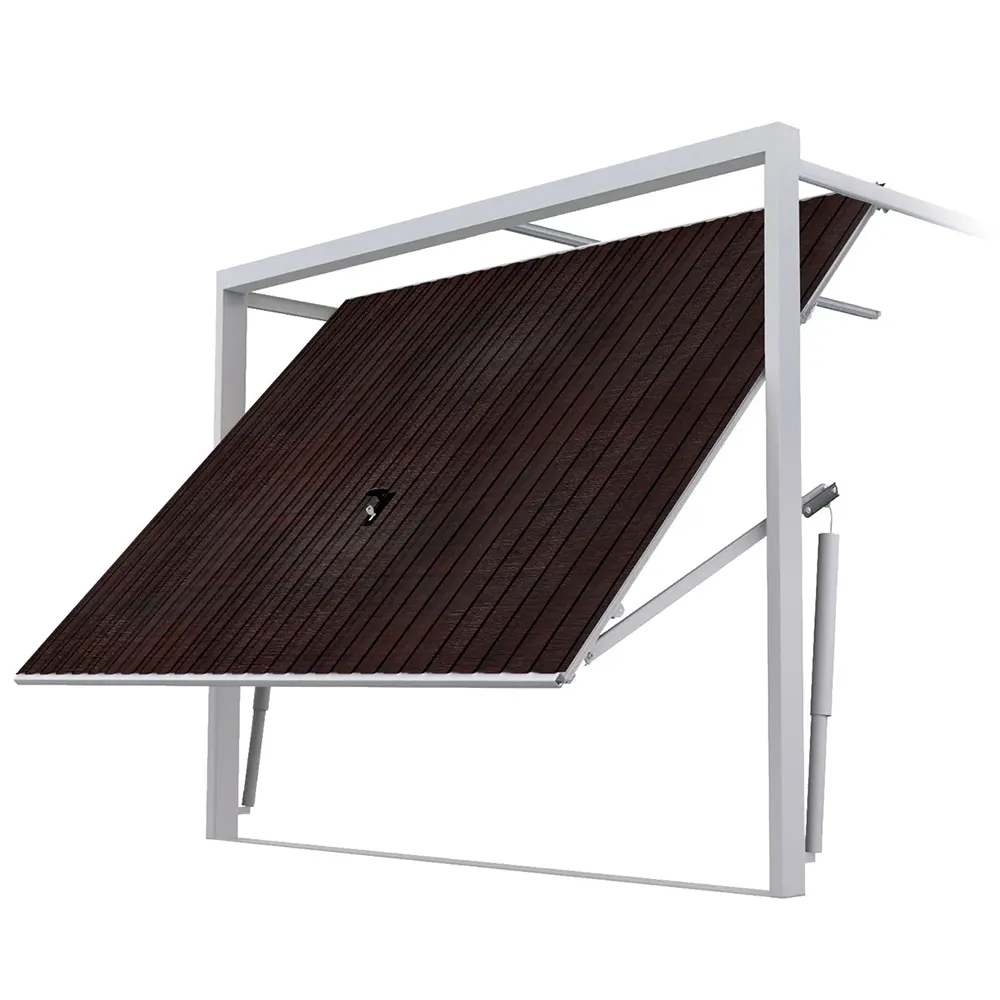

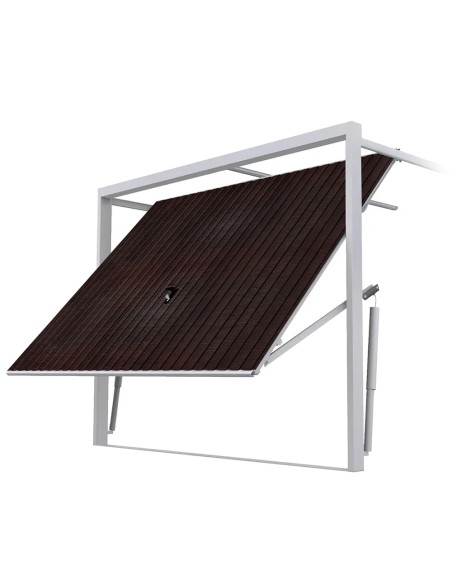

Brama garażowa uchylna:
Szerokość: 2000 mm
Wysokość: 2000 mm
Kolor: Mahoń (okleina)
Przetłoczenia: Pionowe / Poziome (T-8, T-13, T-17, T-21)
UWAGA! Miniatura ma charakter poglądowy i nie należy postrzegać jej jako efekt finalny.
| Szerokość | 2000 mm |
|---|---|
| Wysokość | 2000 mm |
| Blacha | Przetłoczenie poziome i pionowe: • T-8 • T-13 • T-17 • T-21 |
| Kolor | Mahoń (Okleina) |
| Ocieplenie | Brak |
| Otwieranie | Ręczne |
| W standardzie | • Prowadnice z rolkami • Sprężyny do prowadnic • Wkładka patentowa + 3 klucze • Uszczelka na całym obwodzie • Próg |

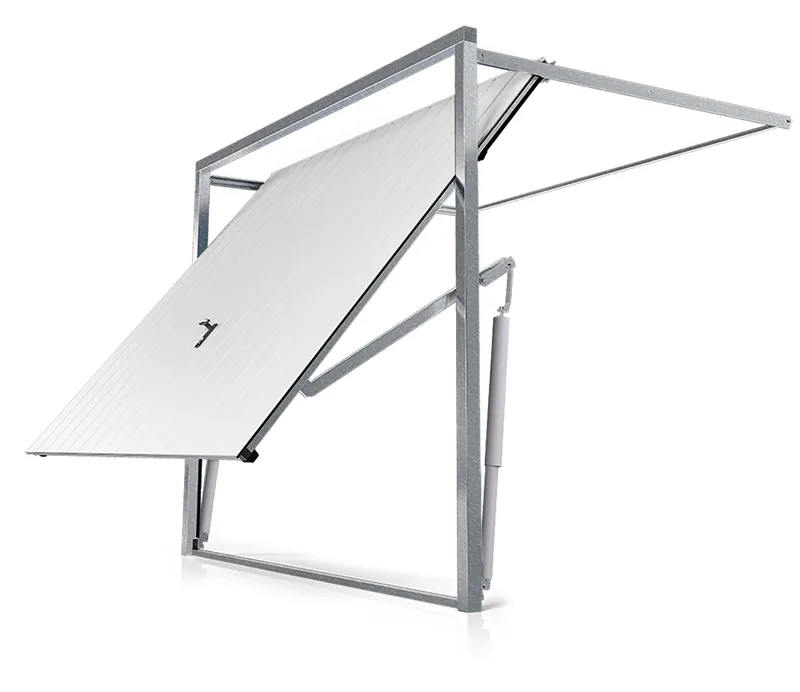

Brama uchylna - może mieć tłoczenie pionowe lub poziome. W wariancie z panelem poziomym nie ma możliwości wykonania dodatkowych drzwi wejściowych w bramie garażowej. Brama uchylna wykonana jest z profili zamkniętych, co daje mocną i solidną konstrukcję. Nasza brama wyposażona jest w sprężyny atestowane, które ułatwiają otwieranie i zamykanie.
• ościeżnica i próg wykonane z profili zamkniętych ocynkowanych
• skrzydło bramy i konstrukcja wewnętrzna zmontowane z profili zamkniętych ocynkowanych
• poszycie z blachy stalowej ocynkowanej ogniowo i powlekanej akrylem w kolorze z palety RAL, zabezpieczonej folią ochronną
• przetłoczenie blachy pionowe lub na życzenie klienta poziome, trapez T-8, T-13, T-17, T-21
• wszystkie metalowe podzespoły ocynkowane
• system sprężyn naciągowych dopasowany indywidualnie do wymiarów bramy
• zamek z jednostronną wkładką patentową ryglujący do boków
UWAGA! W zależności od typu i ustawień monitora kolory przedstawione na aukcji mogą się różnić od rzeczywistych.
1. Sprężyny do prowadnic
2. Rolki bramowe wraz z prowadnicami (zapewniają długoletnią i cichą prace)
3. Zatrzaski blokujące bramę (ochrona przed niechcianym otwarciem bramy)
4. Ocieplenie zabudowane panelem PCV (można zamówić w celu poprawy izolacji cieplnej garażu)
5. Poszycie bramy wykonane z blachy stalowej profilowanej
6. Automatyka indywidualnie dopasowana CAME: HG600 / HG1000
7. Okno w bramie (doświetla wnętrze pomieszczenia)
8. Drzwi serwisowe tzw. furtka (zapewnia wejście do pomieszczenia w przypadku awarii zasilania)
9. Kratka wentylacyjna (zapewnia naturalną cyrkulacje powietrza)
Skrzydła bramy uchylnej standardowo pokrywa się blachą w układzie PIONOWYM. Na życzenie klienta można zastosować również UKŁAD POZIOMY. Bramy z szerokimi poziomymi przetłoczeniami idealnie komponują się ze współczesną architekturą. Istnieje możliwość wyboru szerokości przetłoczenia.
PRZETŁOCZENIE POZIOME T-8
PRZETŁOCZENIE POZIOME T-13
PRZETŁOCZENIE POZIOME T-17
PRZETŁOCZENIE POZIOME T-21
PRZETŁOCZENIE PIONOWE T-8
PRZETŁOCZENIE PIONOWE T-13
PRZETŁOCZENIE PIONOWE T-17
PRZETŁOCZENIE PIONOWE T-21
W każdej bramie uchylnej można zastosować ocieplenie styropianem o grubości 20 mm. Od wewnątrz ocieplenie wykończone jest panelem PCV w kolorze białym. Częściowo na bocznych ościeżnicach, a częściowo na skrzydle ruchomych montujemy uszczelki gumowe, co zabezpiecza przed ewentualnymi nieszczelnościami.
1. Skrzydło z blachy stalowej ocynkowanej 40 mm , wypełnione spienionym polistyrenem
2. Profil: zamknięty ocynkowany 1,5 mm oraz 2 mm
3. Wzmocnienie narożników
4. Zatrzaski tzw. rygle
5. Uszczelka po całym obwodzie skrzydła bramy
B - Szerokość otworu
H - Wysokość otworu
h1 - Nadproże
W1 - Węgarek
W2 - Węgarek
S - Wysokość światła przejazdu po zamontowaniu bramy (S < H)
E - Wysokość garażu
E1 - Wysokość garażu do przeszkody
G - Głębokość garażu
G2 - Głębokość garażu do przeszkody
